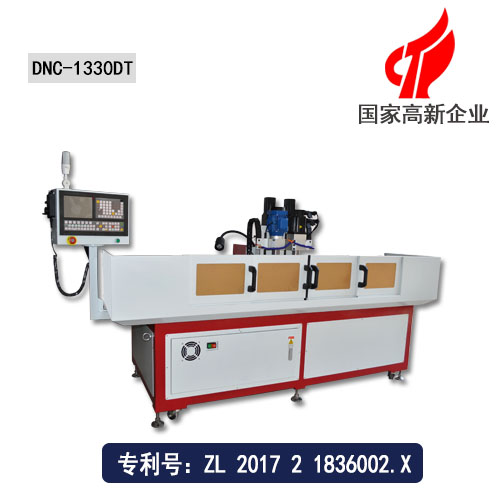

伺服鉆孔機
|
☆外形尺寸:X2100Y1000Z1400
|
☆有效行程:1300、300、200
|
☆機床重量:1000kg
|
☆鉆孔范圍:0.3mm-16mm(可訂制)
|
伺服鉆孔機是通過伺服電機配合CNC數控系統進行控制,采用伺服驅動,可實現不同距離同時完成鉆孔動作??膳c鋼絲軟軸或轉向機構配合使用,實現平面鉆孔與側面鉆孔同步完成。伺服電機的高轉速、高效率,這樣的鉆孔方式既方便操作、也可以一人多機節省成本。
伺服鉆孔機使用領域:適用于所有機械制造行業、機床、模具機械、印刷機械、包裝機械制造廠、工程機械、汽車摩托車零部件、航空發動機、機車車輛、煙草機械以及通用機械等行業。智能定深、自動攻下、自動退回。標準的伺服自動鉆孔機
項目/型號 | DNC-1330DT | 單位 |
機床外形尺寸(長X寬X高) | X2100,Y1000,Z1400 | mm |
X軸行程(主軸左右移動) | 1300 | mm |
Y軸行程(主軸前后移動) | 300 | mm |
Z軸行程(主軸上下移動) | 200 | mm |
主軸端面至工作臺面距離 | 120 | mm |
工作臺尺寸 | X1500,Y280 | mm |
最大承重 | 1000 | kg |
T形槽尺寸 | 上寬13,下寬20 | mm |
鉆孔直徑范圍: | 0.3-16(可訂制) | mm |
攻絲直徑范圍: | 3-12 | mm |
主軸轉速 | 0-24000(可選配) | rpm/min |
滾珠絲桿(X/Y/Z) | Xφ20*10,Yφ20*10,Zφ16*05(臺灣原裝進口) | mm |
線性導軌 | X,Y,Z:20*2(臺灣原裝進口) | mm |
主軸電機 | 0.55/0.75/2.2 | kw |
X、Y、Z軸快速進給 | 30000/30000/15000 | mm/min |
定位精度 | ≤0.02/1000 | mm |
重復定位精度 | ≤0.02 | mm |
系統分辯率 | 0.001 | mm |
機床重量 | 約1000 | kg |
編程方式 | 手動編程,電腦編程兼用 | |
編程傳輸方式 | USB | |
切削冷卻 | 噴水式切削冷卻系統 | |
系統外接信號控制 | 支持 | |
外接移動控制 | 手輪控制 | |
信號燈提示 | 三色加蜂鳴LED信號燈 |
