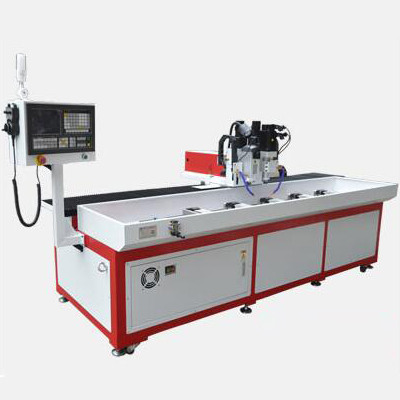

多功能鉆孔一體機





多功能鉆孔一體機



☆外形尺寸:2100*1000*1400mm



☆有效行程:1300*300*200mm



☆機床重量:1200kg



☆鉆孔范圍:0.3-16mm










一、性能特點


此款多功能鉆孔一體機絲桿滑軌采用臺灣進口,提高使用壽命。省時、省力不易爛牙,絲錐不易折斷,即使絲錐因未及時換而斷裂,也會有自動斷絲錐報警功能停止加工,保護工件。力道受氣壓影響無法穩定,攻牙時好時壞。所以,這種設備主軸更適合高效率加工

1、加工中心系統、隨意設定鉆孔攻絲深度、位置

2、傳動和動力頭全部伺服電機,正反轉精準,加工出的牙孔規則

3、有效行程內任意鉆孔攻絲,可通過工裝定位,對斜孔進行鉆孔攻絲。

4、ER 20/25標準通用筒夾,方便換,而且安全扭力內,保證絲錐損傷少。絲錐磨損慢,牙孔精度更高

5、傳統鉆孔機工作靠劃線打點加工,攻牙效果不穩定,時間無法控制。而此款多功能鉆孔一體機更輕便靈活。


二、高效率的排屑機構:

解決多機床切屑排除問題 。


三、高效率的排屑系統:

在排屑功能上,設計非常簡單且有效率的排屑機構,切屑被沖屑裝置的大量切削液帶至機械中央的螺旋排屑器上, 再經由螺旋排屑器將此切屑排至機臺后面的蓄屑車上。使用者可方便且簡單的清理切屑。Y后軌道及滾珠導桿完全護蓋保護。


三、高速、高精度的線性滑軌:

線性導軌零間隙,圓弧切削,斜面切削,表面紋路較均勻。

適用高速運轉,且大幅降低機臺所需驅動馬力。

多功能鉆孔一體機參數




項目/型號 DNC-1830DT 單位
機床外形尺寸(長X寬X高) 3100*1000*1400 mm
X軸行程(主軸左右移動) 1800 mm
Y軸行程(主軸前后移動) 300 mm
Z軸行程(主軸上下移動) 120 mm
主軸端面至工作臺面距離 120 mm
工作臺尺寸(長X寬) X2000,Y280 mm
最大承重 1200 kg
T形槽尺寸 上寬13,下寬20 mm
鉆孔直徑范圍 0.3-16(可訂制) mm
攻絲直徑范圍 3-12(可訂制) mm
主軸轉速 0-24000(可選配) rpm/min
滾珠絲桿(X/Y/Z) X,Y,Z:3210,2010,1605(臺灣原裝進口) mm
線性導軌 X,Y,Z:20*2(臺灣原裝進口) mm
主軸電機 0.55/0.75/2.2 kw
X、Y、Z軸快速進給 18000/18000/15000 mm/min
定位精度 ≤0.02/1000 mm
重復定位精度 ≤0.02 mm
系統分辯率 0.001 mm
系統程序存儲量 約10000
機床重量 約1500 kg
編程方式 手動編程,電腦編程兼用
編程傳輸方式 USB
切削冷卻 噴水式切削冷卻系統
系統外接信號控制 支持
外接移動控制 手輪控制
信號燈提示 三色加蜂鳴LED信號燈

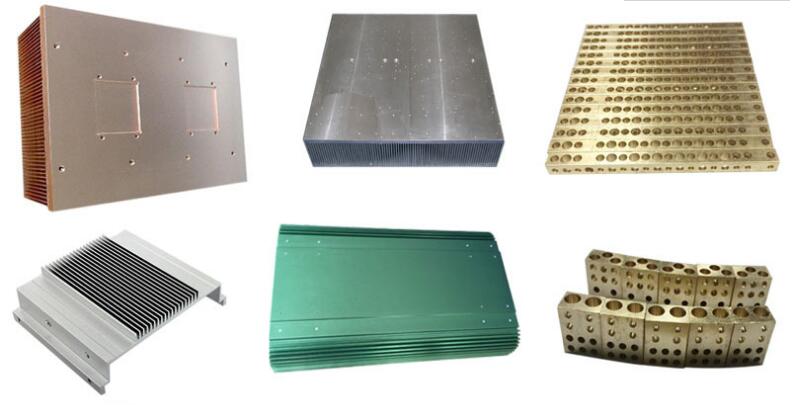

多功能一體鉆孔機加工樣品

多功能鉆孔一體機
