非標定制自動換刀小孔鉆孔機 |
☆外形尺寸:3200 mm*1500mm*1700mm |
☆加工行程:A軸 200mm、 X軸2000mm、Y軸400 |
☆機床重量:約1.5T
|
☆鉆孔直徑范圍:0.1-3mm
|
☆重復定位精度:0.2mm/1000mm |

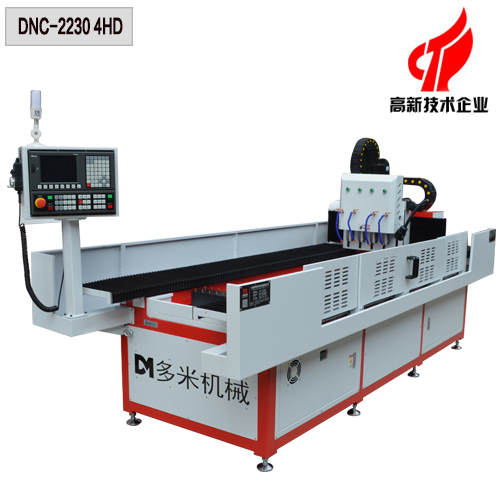

這款型號為DNC-2230 4HD的自動換刀小孔鉆孔機,廣泛應用于鋁邊框喇叭孔、篩板孔、電路板設備配件孔等。是客戶跟我們的工程師根據客戶需求,跟客戶反復多次溝通后非標定制的一款新機型,機頭配置了4個高轉速小孔主軸,轉速60000轉,每秒可同時打8個孔,是小孔鉆孔機鉆孔速度的又一個新突破,伺服電機、臺灣上銀導軌絲桿、底座高強度焊接回火解除應力,高精度CNC三次加工等確保高精度鉆孔,令鉆出來的每個孔幾乎光潔無毛刺且小鉆頭不易斷,深受有高精度小孔鉆孔需求客戶的強烈歡迎。
機器型號 Model |
DNC-2230 4HD |
|
行程(ROUTE) |
X軸 (X AXIS) |
2000mm(可定制尺寸范圍 Customization range 1~15m) |
Y軸 (Y AXIS) |
400mm(可定制尺寸范圍 Customization range 0.3~0.5m) |
|
Z軸 (Z AXIS) |
200mm |
|
主軸(SPINDLE) |
轉速 (speed) |
3000rpm~60000rpm(可根據加工要求選配 Can be choose base on requirements Can be choose base on requirements) |
錐孔 (taper) |
其它 |
|
功率 (power) |
2.2kw(根據加工要求選配 Can be choose base on requirements Can be choose base on requirements) |
|
移動速度(MOVING SPEED) |
X軸 (X AXIS) |
60m/min |
Y軸 Y AXIS) |
28m/min |
|
Z軸 (Z AXIS) |
28m/min |
|
精度(Position) |
導軌平行度 |
≤0.01mm/1000mm |
導軌平面度 |
≤0.02mm/1000mm |
|
定位精度 |
≤0.03mm |
|
重復定位精度 |
重復定位精度 :≤0.02mm/1000mm |
|
反向間隙(鐳射補償前) |
0.02mm |
|
工作臺尺寸(Working table size) |
2000mm*400mm |
|
鉆孔攻絲直徑范圍(Drilling tapping diameter range) |
0.2~2mm |
|
編程方式(Program type) |
CAD圖檔導入/圖表編程/手動編程/電腦編程 |
|
系統程序存儲量(system program memory) |
約10000 pcs |
|
系統外接信號控制(system external signal control) |
支持 (support) |
|
機床重量(Weight) |
約1.5T |
|
占地面積(Area) |
3200mm*1500mm*1700mm |
