全自動鉆孔攻牙機
|
☆外形尺寸:4100*1000*1400mm
|
☆有效行程:3000*300*200mm
|
☆機床重量:1500kg
|
☆鉆孔范圍:0.3-16mm
|

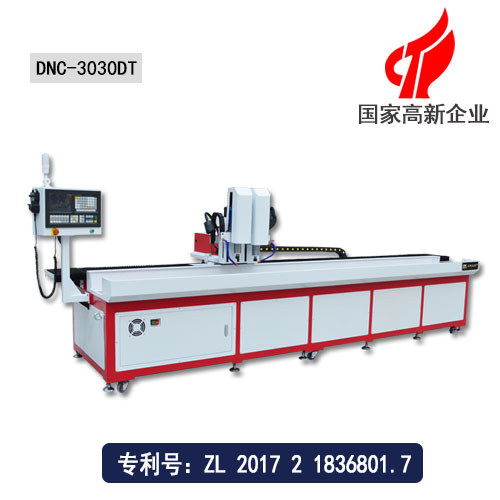

DNC-3030DT全自動打孔攻牙機是多米機械根據客戶產品需求而量身打造的一款非標定制型數控機床,系統采用了臺灣目前蕞新、技術較先進的數控系統,機床表面看起來操作復雜,其實真正運用起來非常簡單易學,不像市面上其他數控機床必須有一定的編程基礎才能操作,無需編程基礎,只需我們的技術人員培訓四個小時即可獨立上崗操作,免除難招技術工的困境。
產品特點
(1)雙機頭配置,一個負責鉆孔、一個負責攻絲,一機完成鉆孔攻絲兩項工作,無需再另外加工,提高了效率降低了成本。
(2)數控系統控制,點位控制精確,重復定位精度高
(3)工作活動范圍大,較重的工件無需移動;
(4)操作簡單,無需編程基礎,輕松學會上崗一人可同時操作數臺機床
項目/型號 | DNC-3030DT | 單位 |
機床外形尺寸(長X寬X高) | 4100*1000*1400 | mm |
X軸行程(主軸左右移動) | 3000 | mm |
Y軸行程(主軸前后移動) | 300 | mm |
Z軸行程(主軸上下移動) | 200 | mm |
主軸端面至工作臺面距離 | 120 | mm |
工作臺尺寸(長X寬) | X3000,Y280 | mm |
最大承重 | 100 | kg |
T形槽尺寸 | 上寬13,下寬20 | mm |
鉆孔直徑范圍: | 0.3-16(可訂制) | mm |
主軸轉速 | 0-24000 | rpm/min |
滾珠絲桿(X/Y/Z) | X,Y,Z:φ40*20/φ20*10/φ16*5臺灣原裝進口) | mm |
線性導軌 | X,Y,Z:20*2(臺灣原裝進口) | mm |
主軸電機/伺服電機 | 0.55/0.75/2.2 | kw |
X、Y、Z軸快速進給 | 18000/18000/15000 | mm/min |
定位精度 | ≤0.02/1000 | mm |
重復定位精度 | ≤0.02 | mm |
系統分辯率 | 0.001 | mm |
系統程序存儲量 | 約10000 | 個 |
機床重量 | 約500 | kg |
編程方式 | 手動編程,電腦編程兼用 | |
編程傳輸方式 | USB | |
切削冷卻 | 噴水式切削冷卻系統 | |
系統外接信號控制 | 支持 | |
外接移動控制 | 手輪控制 | |
信號燈提示 | 三色加蜂鳴LED信號燈 |
