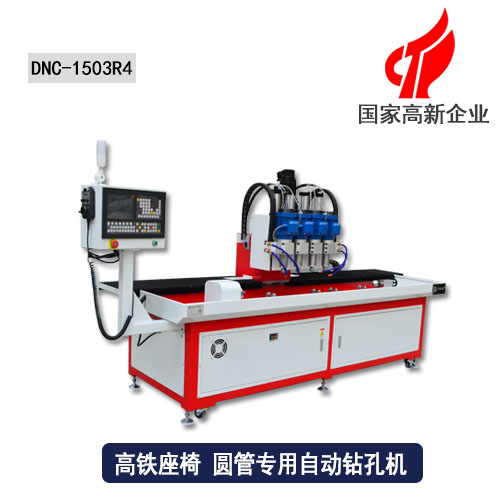

多鉆頭鉆孔機
|
☆外形尺寸:3200*1000*1400mm |
☆有效行程:1500*360度*100mm
|
☆機床重量:1200kg
|
☆鉆孔范圍:0.3-16mm
|
1、多米機械的這款多鉆頭鉆孔機配置了四個主軸,因此又稱之為四主軸鉆孔機。加工行程為500*360度*100mm,屬大行程鉆孔設備。
2、該機床主要應用于圓管鋼管自動鉆孔,360度無間隙任意旋轉,全自動定位,分度精度高 。
3、采用臺灣進口高性能伺服電機,最大程度的發揮電機性能,機器運行更加平穩,噪音更低,發熱更低!
4、電機主軸完全采用高速軸承技術,轉速更高,噪音更低,功率更大,動力性能以及穩定性足以滿足各種高速加工的需求!
5、采用精密高速線性導軌和高精度的P3級研磨滾珠絲杠。確保產品的加工精度
6、設備具有X、Y、Z軸限位功能,工人誤操作時不會損壞機器;
項目/型號 | DNC- 1503R4 | 單位 |
機床外形尺寸(長X寬X 高) | 3200*1000*1400 | mm |
X軸行程(主軸左右移動) | 1500 | mm |
Z軸行程(主軸上下移動) | 100 | mm |
A軸旋轉角度 | 360 | 度 |
主軸端面至工作臺面距離 | 120 | mm |
工作臺尺寸(長X寬) | X1500, Y280 | mm |
最大承重 | 60 | kg |
T形槽尺寸 | 上寬13,下寬 20 | mm |
鉆孔直徑范圍 | 0.3-16(可訂制) | mm |
主軸轉速 | 0-24000(可選配 ) | rpm/min |
滾珠絲桿 | X:2010 Z:1605(臺灣原裝進口) | mm |
線性導軌 | X,Z:20*2(臺灣原裝 進口) | mm |
主軸電機 | 0.55/0.75/2.2 | kw |
快速進給 | 15000/15000 | mm/min |
定位精度 | ≤0.02/1000 | mm |
重復定位精度 | ≤0.02 | mm |
系統分辯率 | 0.001 | mm |
系統程序存儲量 | 約 10000 | 個 |
機床重量 | 約1200 | kg |
編程方式 | 手動編程,電腦編程兼 用 | |
編程傳輸方式 | USB | |
切削冷卻 | 噴水式切削冷卻系統 | |
系統外接信號控制 | 支持 | |
外接移動控制 | 手輪控制 | |
信號燈提示 | 三色加蜂鳴LED信號燈 |
